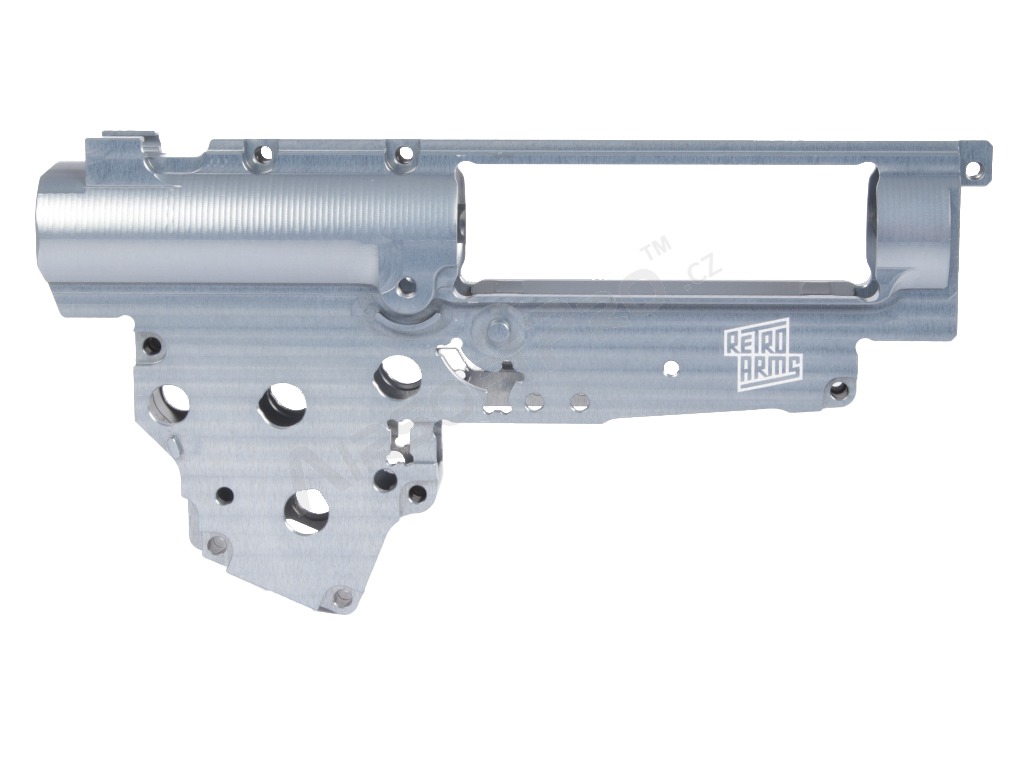

CNC V3 AK (8mm), QSC CNC sebességváltó

CNC mechabox V3 AK típusú airsoft fegyverekhez és AK fegyverek különböző módosításaihoz tervezve, a legerősebb repülőgépipari duralumin EN AW 7075 T651 anyagból, amely nagyobb szakítószilárdsággal(590MPa) rendelkezik, mint a hagyományos szerkezeti acél (390MPa). A felhasznált anyagnak köszönhetően a mechabox többszörösen hosszabb élettartamú, mint egy hagyományos horganyzott mechabox. A mechabox precíziós CNC szerszámgépeken készül, közvetlenül a RetroArms gyárban. A zárójelben lévő szám (8mm) a csapágyfurat átmérőjét jelenti.

• A rugótartókon van egy bevágás, amely megakadályozza, hogy az adagolókar rugója és a ravaszvédő leessen
• A csapágyfuratok átmérője -0,02 mm (7,98 mm) kisebb, hogy megakadályozzák a csapágy forgását a beszerelés után, és a vezető élek le vannak ferdítve a beszerelés megkönnyítése érdekében
• A motorkeréknél van egy ablak, amely megkönnyíti a motornyomás beállítását
• Minden menet most már kialakult, a kivágott menethez képest nagyobb szilárdsággal rendelkeznek
• A mechabox két felét maratott fülek és hornyok központosítják
• A külső élek géppel le vannak ferdítve

A mechabox QSC gyorsrugócserével rendelkezik, amely lehetővé teszi, hogy a rugót egy imbuszkulcs egyszerű elfordításával a rugószárral ki lehessen húzni, anélkül, hogy a mechaboxot ki kellene nyitni. Ennél a megoldásnál a rugóhuzalt egy csavarral kell rögzíteni, ami egy QSC csavarral történik. Ellenkező esetben előfordulhat olyan helyzet, hogy a rugóhuzal beszorul a rugóba. A gyorsrugócsere miatt a rugóhuzal nincs rögzítve a mechaboxban, hanem úgy, hogy a kulcs elfordításával ki lehet húzni. A második változat a fix rugóhuzal, amely nem teszi lehetővé a gyorsrugócserét, de nem kell a rugóhuzalt QSC csavarral rögzíteni.

A kioldó érintkezők helyét úgy módosították, hogy lehetővé tegye a kereskedelmi forgalomban kapható gyártók (pl. Gate stb.) közös kioldó érintkezőinek és processzoregységeinek beszerelését és használatát.

A CNC mechabox V3 védőanodizáló felületkezeléssel van ellátva, mivel a duralumínium EN AW 7075 T651 tulajdonságai miatt gyakorlatilag nem eloxálható. A hagyományos eloxálható alumíniumhoz képest nagy keménysége és szilárdsága miatt a hagyományos eloxálás nem hatol át ezen az anyagon. Ha ezt a duralumíniumot nem védené felületkezelés, akkor nagy a kockázata az alumínium korróziójának (nagy szürke foltok, néha penészes megjelenés).

A CNC mechabox a Tokyo Marui szabvány szerinti airsoft fegyverekbe szerelhető. Ez a belső részekre is vonatkozik. Soha ne használjon nyers erőt a belső részek vagy maga a mechabox beszerelésekor. A csavarok meghúzásakor max. 1Nm meghúzási nyomatékot használjon, különben a kulcs elfordul a csavarfejben. Nem szükséges "vérrel" meghúzni a csavarokat, ha biztos akar lenni abban, hogy a csavarok nem lazulnak meg, használjon menetlazító ragasztót vagy festéket.

A CNC mechaboxba bármilyen rugóerő beszerelhető, de vegye figyelembe, hogy minél erősebb a rugó, annál kisebb a mechabox élettartama.

A csomag a következőket tartalmazza

• CNC mechabox V3 AK (8mm) - QSC
• csavarkészlet
• QSC rugós huzal

!! A Mechabox nem kompatibilis a MAXX hengerfejjel !!!

A belső alkatrészek beszerelése a mechaboxba, valamint a mechabox a fegyverbe szakértelmet, tapasztalatot és szakértelmet igényel. Ez a különböző airsoft fegyverek nagyszámú gyártójának köszönhető, ahol minden gyártó "kitalálja" a saját méreteit, és az airsoftban nincsenek szabványok, mint tudjuk, a mérnöki tudományok, mint például az ISO stb., egy típusú fegyver több gyártótól is lehet mindegyik teljesen más, mind a méretben, mind a belső alkatrészek vagy a mechanizmus kialakításában. Ezért javasoljuk a fegyvergyártókat, akik a Tokyo Marui kompatibilisek, ahol nem lehet probléma a CNC mechabox kompatibilitásával.

CNC gearbox V3 designed for airsoft replicas AK and various modifications of AK weapons. This gearbox is manufactured from one solid block of aircraft aluminum (Dural) EN AW 7075 T651, which has higher strength (590MPa), than common construction steel (390MPa). Because of used material, our gearboxes have the best durability and resilience than common zinc-aluminum gearboxes. The gearbox is manufactured on precision CNC milling machines, directly in the RetroArms factory. Detail in bracket (8mm) means diameter for bushings/bearings.

Package includes: CNC Gearbox V3 AK (8mm) – QSC, set of screws and QSC spring guide.

RetroArms CNC gearboxes V3 improvements:

• Spring holders have grooves, so the springs for tapped plate and trigger switch will not jump off.
• Sockets for bushings/bearings have smaller diameter about -0,02mm (7,98mm), for non-overturning the bushings during installation. The socket edges are cutted down for better installation.
• Next to the motor gear is a window to simplify the setting of the motor pressure.
• All threads are now shaped instead of cutted for better strength.
• Both of the gearbox parts are centered by milled grooves and edges.
• Added groove for anti-reversal latch spring, so it will not jump off.
• Outer edges are now cutted off.

RetroArms gearbox has quick spring change system QSC, where you can put out whole spring guide with hex key and change the spring without need of opening the gearbox. In this solution, you need to secure spring guide with screw. Commonly with AR 15 (M4) replicas, it is by stock screw. In situations where you have folding stocks or no stock at all, you have to secure the spring guide with QSC screw. Otherwise there could be situation, where the spring guide will stuck with the spring. This is because the spring guide is not fixed in the gearbox but has will for easy removing with hex key. The second variant is a fixed spring guide, which does not allow quick replacement of the spring, but it is not necessary to secure the spring guide with a QSC screw.

Space for trigger switch is designed for compatibility with trigger switches, trigger units from common manufacturers for example: Gate, etc.

CNC gearbox V3 has protective anodizing, even when it is problematic to anodize aluminum EN AW 7075 T651 (Dural), because of its high strength and hardness. If this material were not anodized, there would be huge risk of corrosion (huge gray spots with rotten look).

CNC gearbox can be installed only in airsoft replicas with Tokyo Marui compatible standard. That means even the inner parts. Do not use rude force during installation. Use only 1Nm tightening moment on screws, otherwise the screws will overturn in heads. There is no need of tightening screws with rude force, if you want to be sure that screws will sit perfectly, use thread glue or thread color.

You can use in CNC gearbox any spring of your choice, but be aware that stronger springs will result in lower durability.

!! Do not use MAXX cylinder head !!

Installation of the inner parts and gearbox requires professional knowledge, experience and skills. There are a lot of airsoft manufacturers on the market and every one of them create their own sizes. There are no standards like engineering ISO in airsoft. This is the main problem with a lot of inner and outer parts from different manufacturers which can be same product, but with different dimensions. We recommend using only parts from manufacturers with Tokyo Marui compatible parts, where should not be a problem with compatibility with CNC gearbox.
