CNC osztott fogaskerék V2 (8mm), QSC

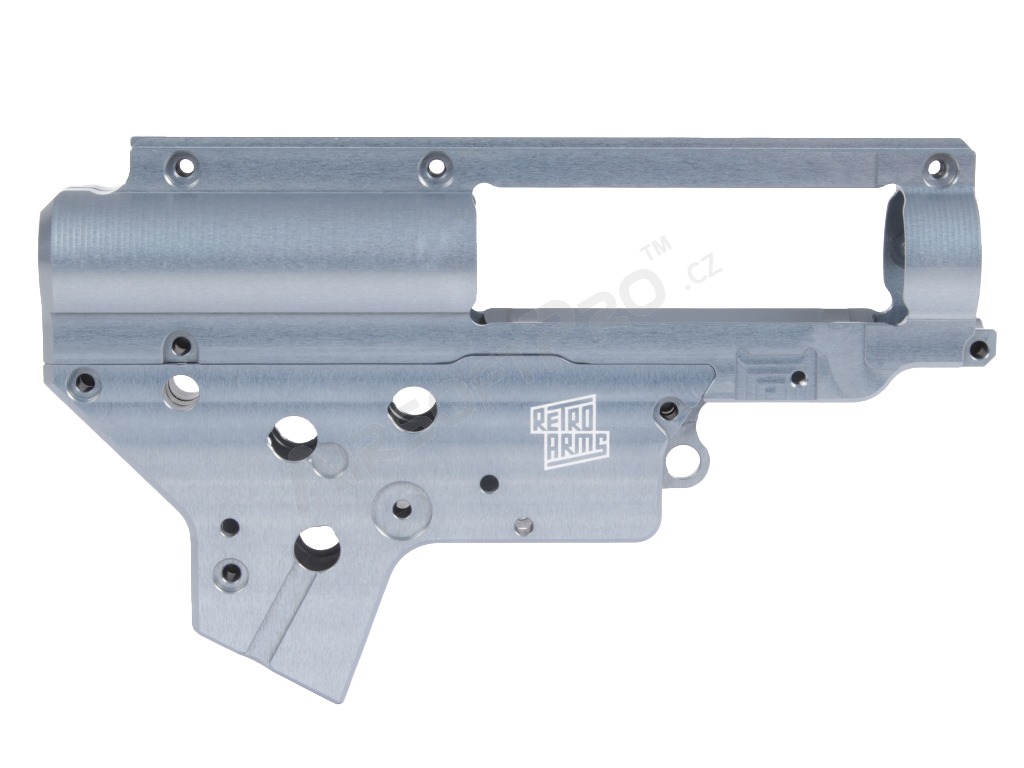

CNC vágott V2 mechabox, amely AR15 (M4), M16 és egyéb típusú airsoft fegyverekhez készült V2 mechabox, a legerősebb repülőgépipari duralumin EN AW 7075 T651 anyagból, amely nagyobb szakítószilárdsággal(590MPa) rendelkezik, mint a hagyományos szerkezeti acél (390MPa). A felhasznált anyagnak köszönhetően a mechabox többszöröse a hagyományos cinkötvözet mechabox tartósságának. A mechabox precíziós CNC szerszámgépeken készül, közvetlenül a RetroArms gyárban. A zárójelben lévő szám (8mm) a csapágynyílás átmérőjét jelenti.

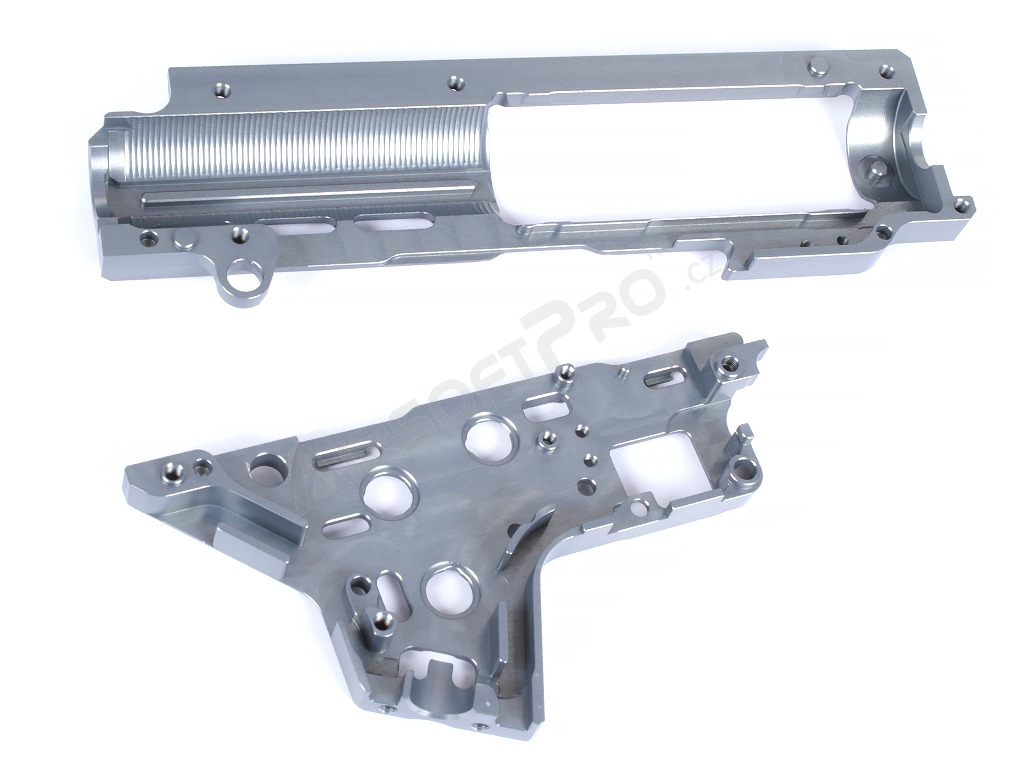

Az osztott mechabox azt jelenti, hogy a mechabox két részre van osztva, a felső (Upper) és az alsó (Lower) részre. Az osztott mechaboxnak több előnye is van. Elsősorban a belső alkatrészek mechaboxba való könnyű beszerelése. Az airbox tuningolásakor a mechabox alsó része kerül a fegyverbe, és csak a felső, csapon tartott rész kerül eltávolításra. Így nem szükséges szinte a teljes fegyver összeszerelése és szétszerelése. Ez az osztott mechabox nagyon íves AR15 (M4) testbe is beszerelhető, és bármilyen Hop Up AR15 (M4) kamrával kombinálható.

A fúvóka ajánlott hossza 21,4 mm. A fúvóka hosszát azonban más tényezők is befolyásolhatják, különösen az adagolókar szöge vagy a HopUp gumiszalag torkolatának változó hossza, ahol ritka esetekben eltérő hosszúságú fúvókát kell használni.

• A rugótartókon van egy bevágás, amely megakadályozza, hogy az adagolókar rugója és a kioldó rugója leessen
• A csapágyfuratok átmérője -0,02 mm (7,98 mm) kisebb, hogy megakadályozzák a csapágy forgását a beszerelés után, és a vezető élek le vannak ferdítve a beszerelés megkönnyítése érdekében
• A kábelhornyokat 1 mm-rel megnövelték, így a 2,5 mm-es keresztmetszetű kábelek már gond nélkül elvezethetők
• Védőnyúlvány, amely megakadályozza, hogy a kábelek behatoljanak a motortorkolatba
• Minden szál most már kialakult, nagyobb szilárdsággal rendelkeznek, mint a vágott szálak
• A mechabox két felét maratott fülek és hornyok központosítják
• Egy lyuk, amelyen keresztül a hátrameneti retesz kioldható
• A még nagyobb tartósság érdekében a mechabox külső oldalán, a hengerfej közelében lévő kritikus pontot megerősítették, ahol most már nagy sugárban és 100%-kal több anyag van ezen a helyen
• A külső élek géppel le vannak ferdítve
• A mechabox külső oldalán a csapágyfuratok átmérője fel van tüntetve (8 mm vagy 9 mm)

A mechabox rendelkezik egy QSC gyorsváltó rugóval, amelynek köszönhetően a rugó kihúzása a rugócsavarral ellátott imbuszkulcs egyszerű elfordításával lehetséges, anélkül, hogy a mechaboxot szét kellene szerelni. Ennél a megoldásnál a rugóhuzalt egy csavarral kell rögzíteni. AR15 (M4) fegyvereknél ez a szárcsavar meghúzásával történik, vagy olyan fegyvereknél, amelyeknek például összecsukható száruk van, a QSC rugóhuzalt egy csavarral kell rögzíteni. Ellenkező esetben előfordulhat olyan helyzet, hogy a rugóhuzal beszorul a rugóba. Ez a gyorsváltó miatt van, a rugóhuzal nincs rögzítve a mechaboxban, hanem úgy, hogy a kulcs elfordításával ki lehet húzni.

A kioldó érintkezők helyét úgy alakították ki, hogy lehetővé tegyék a kereskedelmi forgalomban kapható gyártók, pl. Gate stb. által gyártott közös kioldó érintkezők és processzoregységek beszerelését és használatát.

A CNC mechabox V2 védőanodizáló felületkezeléssel van ellátva, mivel a duralumínium EN AW 7075 T651 tulajdonságai miatt gyakorlatilag nem eloxálható. A hagyományos eloxálható alumíniumhoz képest nagy keménysége és szilárdsága miatt a hagyományos eloxálás nem hatol át ezen az anyagon. Ha ezt a duralumíniumot nem védené felületkezelés, akkor nagy a kockázata az alumínium korróziójának (nagy szürke foltok, néha penészes megjelenés).

A CNC mechabox a Tokyo Marui szabvány szerinti airsoft fegyverekbe szerelhető. Ez a belső részekre is vonatkozik. Soha ne használjon nyers erőt a belső részek vagy maga a mechabox beszerelésekor. A csavarok meghúzásakor max. 1Nm meghúzási nyomatékot használjon, különben a kulcs elfordul a csavarfejben. Nem szükséges "vérrel" meghúzni a csavarokat, ha biztos akar lenni abban, hogy a csavarok nem lazulnak meg, használjon menetlazító ragasztót vagy festéket.

A CNC mechaboxba bármilyen rugóerő beszerelhető, de vegye figyelembe, hogy minél erősebb a rugó, annál kisebb a mechabox élettartama.

A csomag a következőket tartalmazza

• CNC osztott mechabox V2 (8mm) - QSC
• csavarkészlet
• QSC rugós huzal

!!! A Mechabox nem kompatibilis a MAXX hengerfejjel !!!

A belső alkatrészek beszerelése egy mechaboxba, valamint a mechabox fegyverbe való beszerelése szakértelmet, tapasztalatot és készséget igényel. Ez az airsoft fegyverek különböző gyártóinak nagy száma miatt van, ahol minden gyártó "kitalálja" a saját méreteit, és nincsenek szabványok az airsoftban, mint tudjuk, a mérnöki tudományban elterjedt, mint például az ISO stb., egy típusú fegyver több gyártótól teljesen eltérő lehet mind méretben, mind a belső alkatrészek vagy a mechanizmus kialakításában. Ezért javasoljuk a fegyvergyártókat, akik a Tokyo Marui kompatibilisek, ahol nem lehet probléma a CNC mechabox kompatibilitásával.

CNC split gearbox V2 designed for airsoft replicas AR15 (M4), M16 and other ones with V2 gearbox. This gearbox is manufactured from one solid block of aircraft aluminum (Dural) EN AW 7075 T651, which has higher strength (590MPa), than common construction steel (390MPa). Because of used material, our gearboxes have the best durability and resilience than common zinc-aluminum gearboxes. The gearbox is manufactured on precision CNC milling machines, directly in the RetroArms factory. Detail in bracket (8mm) means diameter for bushings/bearings.

Split gearbox means, that this gearbox is designed as a two part - Upper and Lower. Having a split gearbox has many advantages. For example much more easy installation of the inner parts into the gearbox. During setups of you cylinder set, there is no need of removing whole gearbox from your receiver, only upper part can be dismounted, because it‘s mounted on one receiver pin. This gearbox can be installed even into the receivers AR15 (M4), what are not completely straight, with any AR15 (M4) Hop Up chamber of your choice.

Recommended nozzle length is 21,4mm. Be aware that nozzle length can be influenced by many factors, for example angle of the tapped plate or different length of front part of the Hop Up bucking. In these scenarios, you will need a different nozzle length.

Package includes: CNC Split Gearbox V2 (8mm) – QSC, set of screws and QSC spring guide.

RetroArms CNC gearboxes V2 improvements:

• Spring holders have grooves, so the springs for tapped plate and trigger switch will not jump off.
• Sockets for bushings/bearings have smaller diameter about -0,02mm (7,98mm), for non-overturning the bushings during installation. The socket edges are cutted down for better installation.
• Enhanced grooves for wiring for 1mm, you can now use wirings with 2,5mm diameter.
• Added protecting edge for wiring against the motor.
• All threads are now shaped instead of cutted for better strength.
• Both of the gearbox parts are centered by milled grooves and edges.
• Added hole for releasing anti-reverse latch.
• For better durability, more material added around cylinder head part of the gearbox, this was the most critical part and 100% more material added where is huge radius.
• Added groove for anti-reversal latch spring, so it will not jump off.
• Outer edges are now cutted off.
• You can find what type of sockets gearbox have on the outside part of the gearbox (8mm or 9mm).

RetroArms gearbox has quick spring change system QSC, where you can put out whole spring guide with hex key and change the spring without need of opening the gearbox. In this solution, you need to secure spring guide with screw. Commonly with AR 15 (M4) replicas, it is by stock screw. In situations where you have folding stocks or no stock at all, you have to secure the spring guide with QSC screw. Otherwise there could be situation, where the spring guide will stuck with the spring. This is because the spring guide is not fixed in the gearbox but has will for easy removing with hex key.

Space for trigger switch is designed for compatibility with trigger switches, trigger units from common manufacturers for example: Gate, etc.

CNC gearbox V2 has protective anodizing, even when it is problematic to anodize aluminum EN AW 7075 T651 (Dural), because of its high strength and hardness. If this material were not anodized, there would be huge risk of corrosion (huge gray spots with rotten look).

CNC gearbox can be installed only in airsoft replicas with Tokyo Marui compatible standard. That means even the inner parts. Do not use rude force during installation. Use only 1Nm tightening moment on screws, otherwise the screws will overturn in heads. There is no need of tightening screws with rude force, if you want to be sure that screws will sit perfectly, use thread glue or thread color.

You can use in CNC gearbox any spring of your choice, but be aware that stronger springs will result in lower durability.

!! Do not use MAXX cylinder head !!

Installation of the inner parts and gearbox requires professional knowledge, experience and skills. There are a lot of airsoft manufacturers on the market and every one of them create their own sizes, there are no standards like engineering ISO in airsoft. This is the main problem with a lot of inner and outer parts from different manufacturers which can be same product, but with different dimensions. We recommend using only parts from manufacturers with Tokyo Marui compatible parts, where should not be a problem with compatibility with CNC gearbox.
