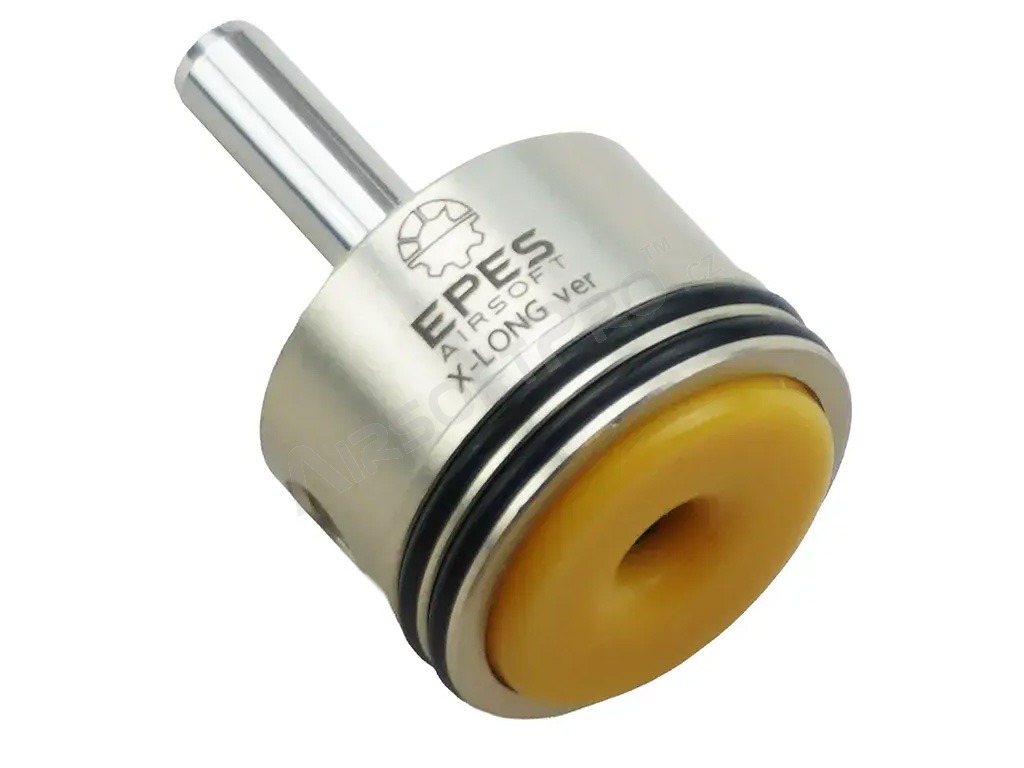

Hengerfej AEG Mk.II H PTFE univerzális V2/3 - extra hosszú - 70sh

Forradalmi hengerfej a mechabox V2 és V3 modellekhez.

Az egyedülálló tervezési megoldások új minőségi és teljesítményszintet biztosítanak. A hengerfej rögzítése a mechaboxban megakadályozza a nem kívánt mozgást a tüzelés során. Az innovatív kialakítás hosszabb adagolókarutat tesz lehetővé az AEG-pisztoly maximális teljesítménye és megbízhatósága érdekében. A kompromisszumok nélküli építési minőség, amely tökéletesen sima felületeket biztosít, és az egyedülálló H PTFE bevonat kombinációja lehetővé teszi a fúvóka maximális simaságát. A repülőgépipari minőségű duralumínium szerkezet H PTFE bevonattal kombinálva biztosítja az alkatrészek nagy tartósságát. A légáramlás javítása érdekében szabadalmaztatott tervezésű speciális ütőgumi tartós poliuretánból készül a maximális tartósság és a dugattyú ütéscsillapítása érdekében, és három keménységben és négy vastagságban áll rendelkezésre, lehetővé téve az AOE beállítását.

Extra hosszú fúvókaorr - optimális a 32 mm-nél hosszabb fúvókákhoz (pl. ASG BREN pisztolyok).

• Megnövelt fúvókakar löket a standard hengerfejekhez képest
• Akár 1 mm-rel hosszabb fúvóka használható a fúvóka és a hop-up gumi közötti tömörség javítására a tüzelés során
• Megszünteti a lehetséges etetési problémákat, miközben tökéletes tömítettséget biztosít a fúvóka és a hop-up gumi között
• A mechabox rögzítő csapok furatai a Retro Arms mechaboxok optimális illeszkedéséhez lettek kialakítva
• 70, 80 és 90 sh keménységű poliuretán (PU) gumiból készült ütőgumik maximális ütközési felülettel
  • 70 sh SP130 erőig terjedő rugók esetében
  • 80 sh SP160-ig terjedő rugók esetében
  • 90 sh az SP170 és vastagabb rugók esetében
• A nagy teljesítményű és nagy kapacitású fegyverek (tipikusan pl. géppisztolyok) esetében, ahol 100 BB hosszú sorozatainak folyamatos tüzelése várható, javasoljuk, hogy egy adott ütőgumi keménysége esetén egy lépcsőfokkal alacsonyabb rugóerőt használjunk (pl. 70 sh keménység esetén válasszunk egy max. SP120 rugót)
• Ütőgumi nélkül is kapható, így könnyen használható bármilyen PU ütközővel vagy Sorbopaddal a használt rugónak és az ütköző magasságának megfelelően kiválasztott keménységű, az AOE beállításnak megfelelő ütközővel
• Repülőgépipari duralumíniumból EN AW 7075-T6, bevált H PTFE bevonattal az ideális csúszási tulajdonságokért, miközben a felület magas kopásállósága megmarad
• Ütőgumi PU gumiból és O-gyűrűk NBR 70 sh gumiból
• Készült a Cseh Köztársaságban

A CSOMAGOLÁS TARTALMA

• 1× hengerfej a megadott keménységű, két tömítő O-gyűrűvel (21 x 1,5) ellátott, felragasztott ütközővel
• 2× rögzítő csiga M3x2
• 2× rögzítő csiga M3x3

Az EPeS hengerfej két egyedülálló konstrukciós megoldást kínál:

MEGNÖVELT FÚVÓKAKAR LÖKET

Az a terület, amellyel a fúvókakar megáll a felső furatában, eltolódik a standard kivitelhez képest. Egy megfelelő fúvókakarral (pl. SHS) vagy egy, a kar löketét megnövelő dugattyúkerék-ütközővel és egy módosított hengerrel akár 1 mm-rel hosszabb fúvókát lehet használni, mint ami az adott fegyvertípusban szokásos. Ezt az újítást különösen a V2-es mechabox tulajdonosai fogják értékelni, a V3-as mechabox már a V2-eshez képest nagyobb karlökettel készül.

Ezután nem jelent gondot, ha kívánságra 22 mm-es fúvókát használunk az AR15 szerelvényben, ami nagyobb tömörséget biztosíthat a fúvóka és a hop-up kamra közötti átmenetnek, illetve a hop-up gumiszalag gallérjának. Ugyanakkor segít a fegyver jobb etetését problémás esetekben is, és így megoldja az örök dilemmát: "Egy hosszabb fúvóka jobban tömít, de a fegyver már nem eteti megbízhatóan a BB-t, vagy teljesen leáll az etetés. Egy rövidebb fúvóka megbízhatóan eteti a BB-t, de veszítek a teljesítményből". Az EPeS Mk.II hengerfejjel nem kell kompromisszumot kötni, és mind a stabil teljesítmény, mind a megbízható etetés elérhető.

EGYEDI HENGERFEJ-ÜLÉSRENDSZER A MECHABOXBAN

Az EPeS airsoft Mk.II hengerfeje két M3-as menettel rendelkezik a beállítócsavarok számára, amelyek a hengerfej felületéből vannak kicsavarva, és így csökkentik a mechabox csapok oldalsó furatait. Ez lehetővé teszi, hogy a hengerfej mindig arccal a mechabox felületén üljön, játék nélkül. Ez biztosítja az egész airsoft zavartalan működését teljesítményveszteség és egyéb, az alkatrészek idő előtti kopásához vezető betegségek nélkül.

A rosszul ülő, billegő hengerfej ugyanis túl nagy axiális kilengést enged a fúvókának, ami egy sor problémával jár (teljesítménycsökkenés, következetlen teljesítmény, a fúvóka elakadása a feltöltőkamrában, etetési problémák stb. Végül, de nem utolsósorban a dugattyúfej és a hengerfej ütközőjének egyenetlen érintkezése is a dugattyúfej, és ezáltal a dugattyú tönkremeneteléhez vezethet.

Az összeszerelés egyszerű, a csigák fokozatos meghúzásával csökkentjük a mechabox csapjának furatát, és így határozzuk meg az illesztés lehetséges hézagát. Próbálgatással haladunk, amíg el nem érjük a hengerfej szilárd illeszkedését. Így valóban univerzális megoldást tudunk elérni a hengerfej illesztésére a rendelkezésre álló mechaboxok túlnyomó többségében. A furatok kiindulási helyzetét a cseh Retro Arms gyártó mechaboxaihoz optimalizáltuk.

Figyelem!

A revolutionary cylinder head for V2 and V3 gearboxes.

Unique design solution brings a new standard of quality and performance. Affixing the cylinder head inside the gearbox prevents undesired movements during fire. The innovative design allows for a longer stroke of the tappet plate for maximum performance and reliability of your AEG weapon.The combination of uncompromising manufacturing quality, which ensures perfectly smooth surfaces, and unique H+PTFE surface finish allows for a maximally fluent operation of the nozzle. The material used for the construction – aircraft-grade duralumin with H+PTFE surface finish – ensures longevity of parts.Special impact rubber pads of our own design are made from durable polyurethane to improve airflow and provide maximum longevity and impact absorption. They are available in three stiffness grades and four thickness options for the ideal setting of the AOE.

Extra long nozzle guide rod – optimal for nozzles longer than 32 mm (for example BREN ASG).

• Increased tappet plate stroke length compared with standard cylinder heads
• Allows for the use of up to 1 mm longer nozzle in order to provide a tighter fit between the nozzle and hop-up bucking during shooting
• Removes potential feeding issues while retaining perfect tightness between the nozzle and hop-up bucking during shooting
• Unique system for the mounting of the cylinder head inside the gearbox makes this cylinder head a truly universal solution for V2 and V3 gearboxes from different manufacturers
• Mounting pin holes are designed for optimal fit into the RetroArms gearboxes
• Rubber impact pads made from polyurethane (PU) rubber with 70, 80 and 90 sh hardness with maximized impact area
  • 70 sh for springs of up to SP130 strength
  • 80 sh for springs of up to SP160 strength
  • 90 sh for springs of SP170 strength and higher
• For high fire rate and high-capacity guns (for example machine guns), where 100+BB bursts can be expected, we recommend using a spring one level weaker than stated above (e.g. maximum spring strength of SP120 for 70 sh hardness)
• Available also in version without the impact rubber pad in order to be used with other available PU impact pads or Sorbopad in selected hardness, according to selected spring and pad height in order to adjust AOE
• Made from EN AW 7075-T6 aircraft-grade duralumin with proven H+PTFE surface finish for ideal sliding properties while retaining high abrasion resistance of the surface
• The Impact rubber pad is made from polyurethane (PU) rubber in selected hardness and O-rings are made from NBR 70 sh
• Made in the Czech republic

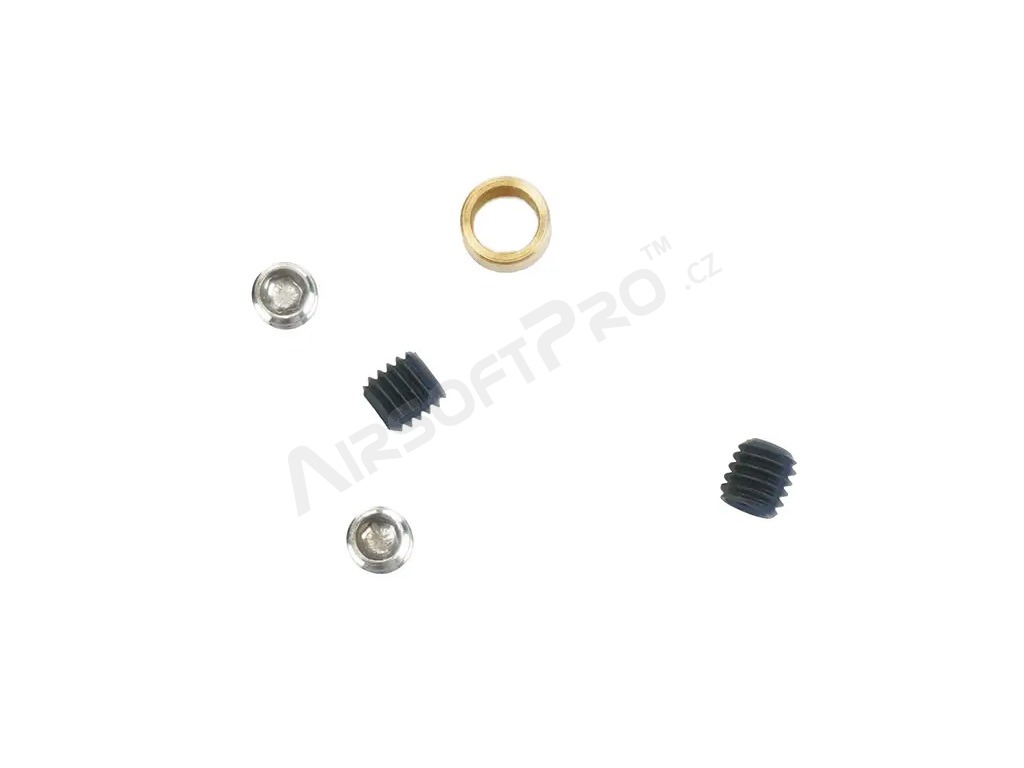

PACKAGE CONTENTS

• 1 cylinder head with glued on impact rubber pad in selected hardness, fitted with two O-rings (21×1,5)
• 2 fixing grub screw M3×3
• 2 fixing grub screw M3×2

EPeS cylinder head offers two unique design solutions:

INCREASED TAPPET PLATE STROKE

Compared with standard cylinder head designs, the surface which stops the tappet plate in its rearmost position has been moved towards the rear of the cylinder head. With adequate tappet plate (e.g. SHS) or with cam that increases the length of the stroke, it is possible to use a nozzle up to 1 mm longer than in standard designs. This innovation will be especially welcomed by the owners of the V2 gearboxes, as V3 is already designed with longer tappet plate stroke length.

You can then, e.g. in AR15 setups, use 22 mm long nozzle which offers tighter sealing of the nozzle to hop-up contact (or rather nozzle to hop-up bucking lip). The longer nozzle also helps to improve the feeding process in problematic cases and therefore solves the eternal dilemma: "A longer nozzle will provide better tightness, but the gun won't feed BBs as reliably or it will stop feeding at all. A shorter nozzle will feed reliably, but it will lose performance." With the EPeS airsoft Mk.II cylinder head you no longer need to make compromises. Instead, you can pick both choices: high performance and reliable feeding.

UNIQUE SYSTEM FOR FITTING THE CYLINDER HEAD INSIDE THE GEARBOX

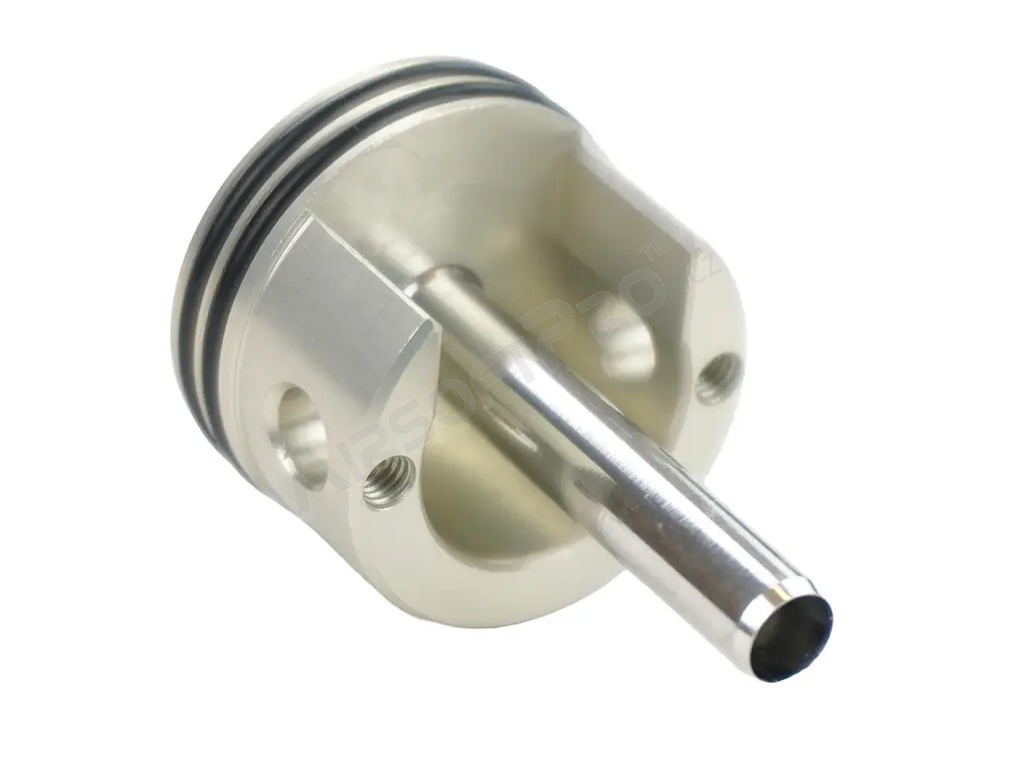

The EPeS airsoft Mk.II cylinder head has two M3 threads for grub bolts. These bolts are driven from the front of the cylinder head and allow for smaller pin holes for the gearbox mounting pins. This way, the cylinder head can always be placed neatly on the front plate of the gearbox with no allowance. This ensures the issue-free operation of the air system without performance losses or other common problems leading to early wearing out of the parts.

Loosely fitting cylinder head allows for too large axial sway of the nozzle. This effect introduces a host of issues (loss of performance, inconsistent performance, nozzle jams in the hop-up chamber, feeding issues, etc.). Additionally, it also introduces uneven contact between the cylinder head and piston head impact rubber pads, which can damage the piston head or the piston itself.

Installation of the cylinder head is easy. By tightening the front grub screw, the size of the hole for the gearbox mounting pin is adjusted (and also the amount of allowance space for the mounting pin).. Keep adjusting by trial and error until you reach the tight fit of the cylinder head. This mechanism allows for a truly universal solution for seating the cylinder head in most of the available gearboxes. The default position of the pinholes is optimized for gearboxes from the Czech manufacturer Retro Arms.

Attention: We strongly recommend affixing the grub bolts using a high strength thread locking glue.
